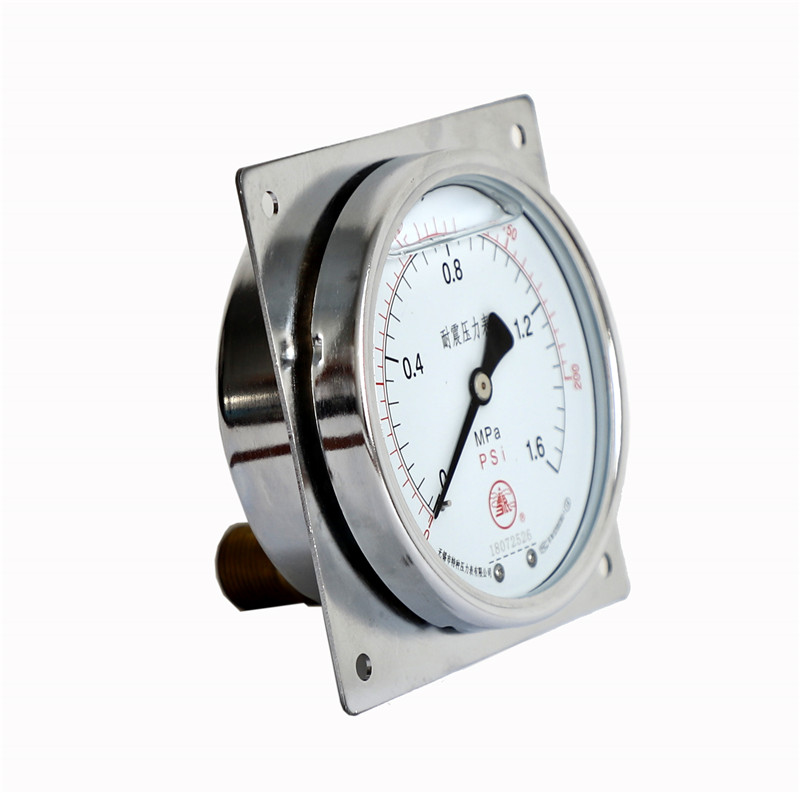

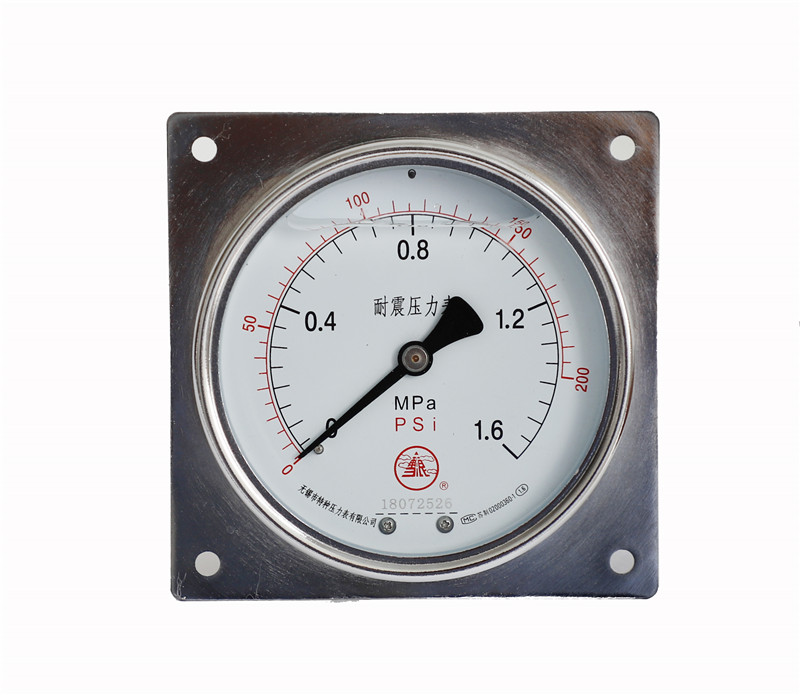

方邊耐震壓力儀表
產品名稱:
方邊耐震壓力儀表型號:
YN-40/50/60/75/100/150ZQ價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:

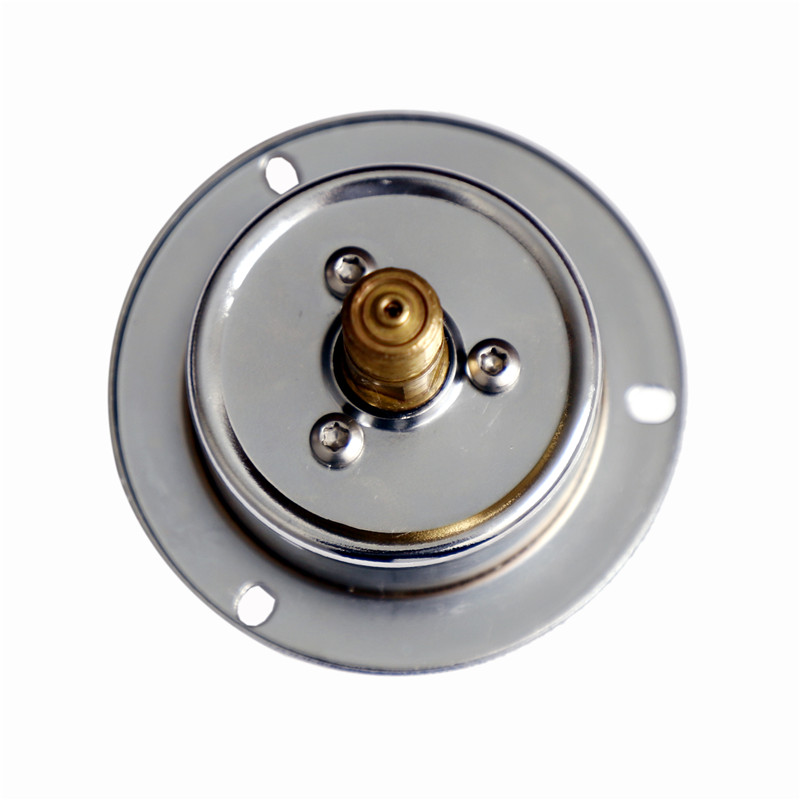

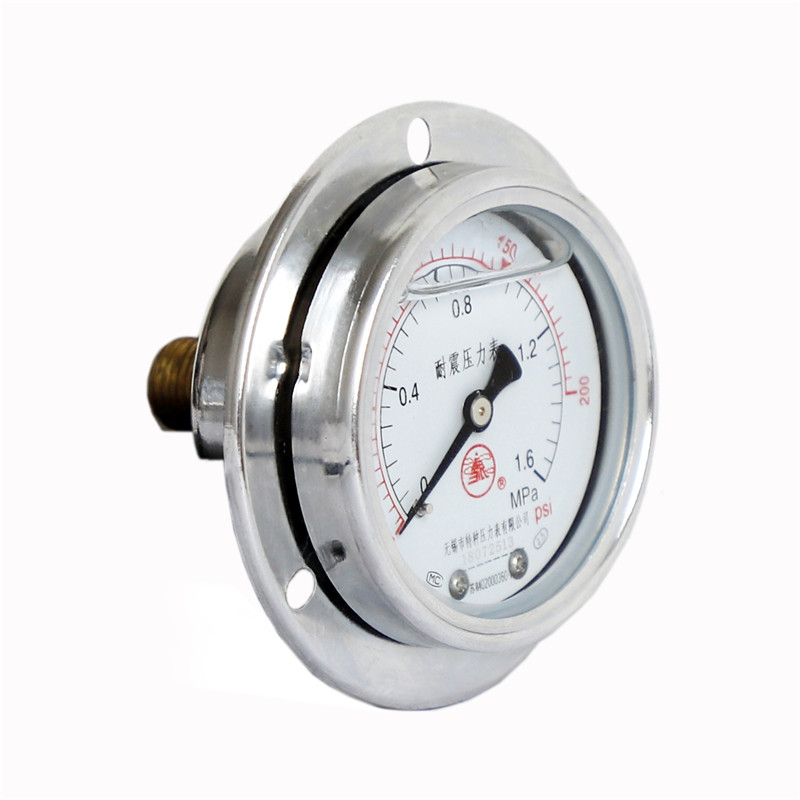

軸向帶邊耐震壓力表是在普通壓力表的基礎上，表殼為全密閉型結構，內部填充阻尼液(一般為甘油或者硅油)并加裝緩沖機構，減輕環境劇烈振動及介質脈沖對儀表示值的影響，軸向帶邊耐震壓力表利用自帶的圓形或者方型安裝盤固定在設備面板上，便于操作工人隨時觀察壓力變化。耐震型壓力表指示穩定清晰。廣泛應用于液壓機械、石油、化工、冶金、礦山機械、電力設備等部門，測量對銅和銅合金無腐蝕性介質的壓力。本公司可根據用戶需要，設計、制造特殊用途的軸向帶邊耐震壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

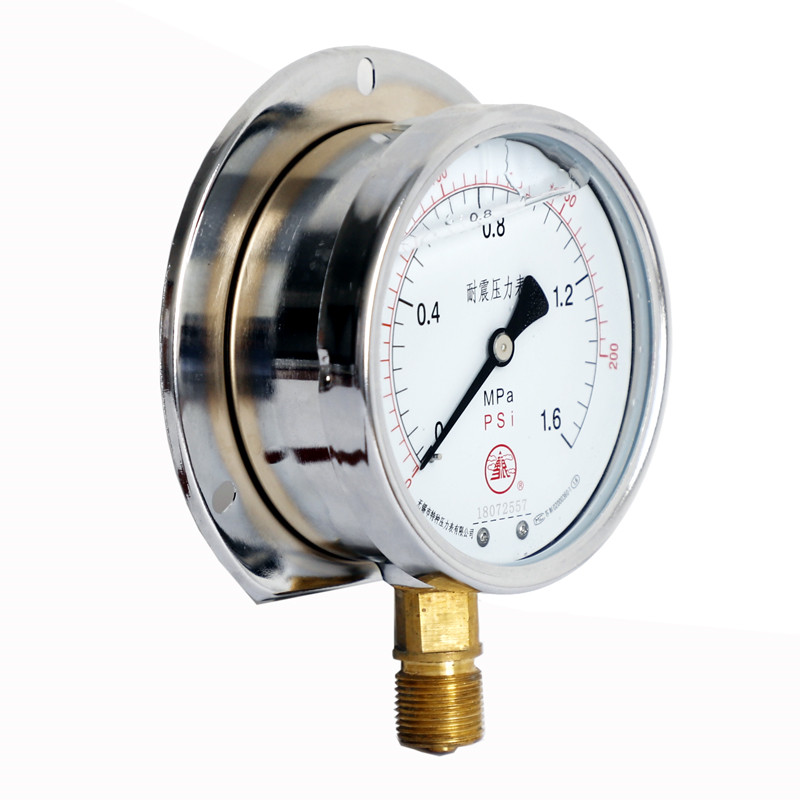

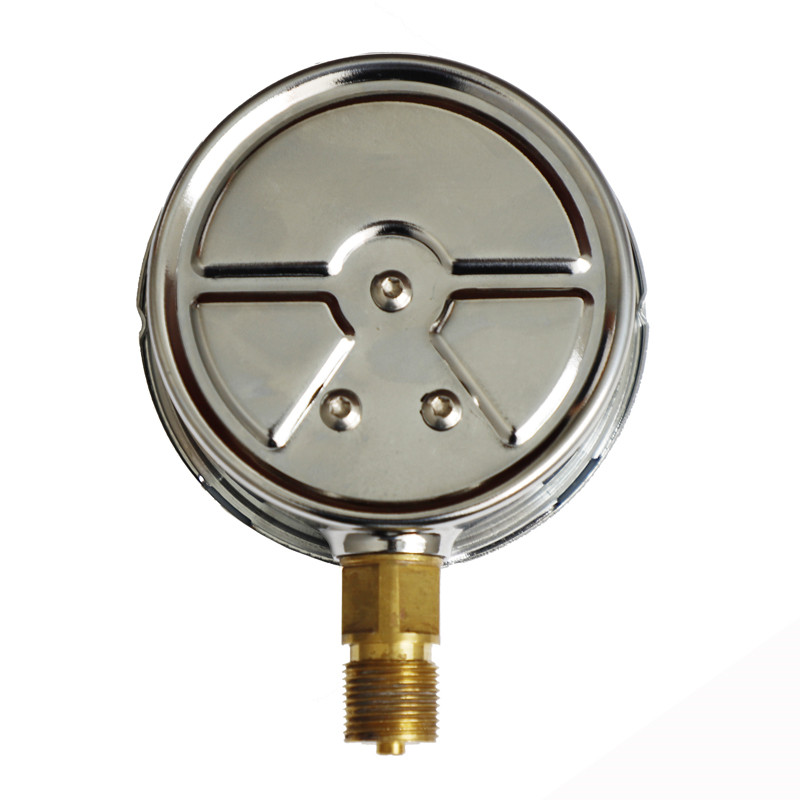

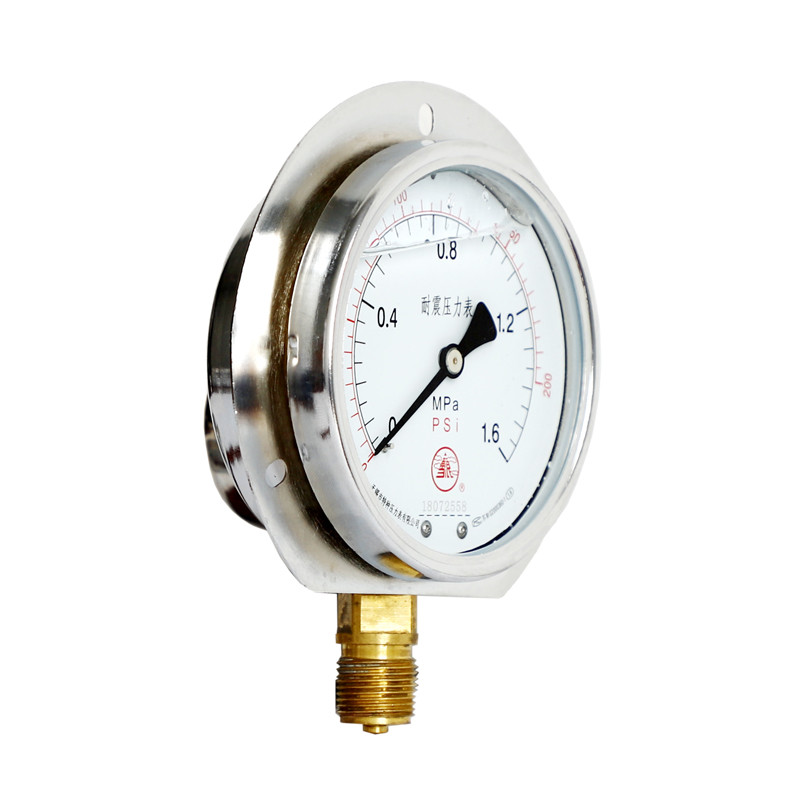

軸向帶邊耐震壓力表YN-40/50/60/75/100/150ZQ
軸向帶邊耐震壓力表是在普通壓力表的基礎上，表殼為全密閉型結構，內部填充阻尼液(一般為甘油或者硅油)并加裝緩沖機構，減輕環境劇烈振動及介質脈沖對儀表示值的影響，軸向帶邊耐震壓力表利用自帶的圓形或者方型安裝盤固定在設備面板上，便于操作工人隨時觀察壓力變化。耐震型壓力表指示穩定清晰。廣泛應用于液壓機械、石油、化工、冶金、礦山機械、電力設備等部門，測量對銅和銅合金無腐蝕性介質的壓力。
軸向帶邊耐震壓力表型號命名：
軸向帶邊耐震壓力表技術參數：
型號
YN-40
YN-50
YN60
YN-75
YN-100
YN-150
公稱直徑
￠40
￠50
￠60
￠75
￠100
￠150
接頭螺紋
M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
測量范圍(Mpa)
－0.1~0；－0.1~0．06；—0.1~0．15；—0.1~0．3；—0.1~0．5；—0.1~0．9；—0.1~1.5；—0.1~2.4；
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-5℃~55℃；-25℃~55℃
結構形式

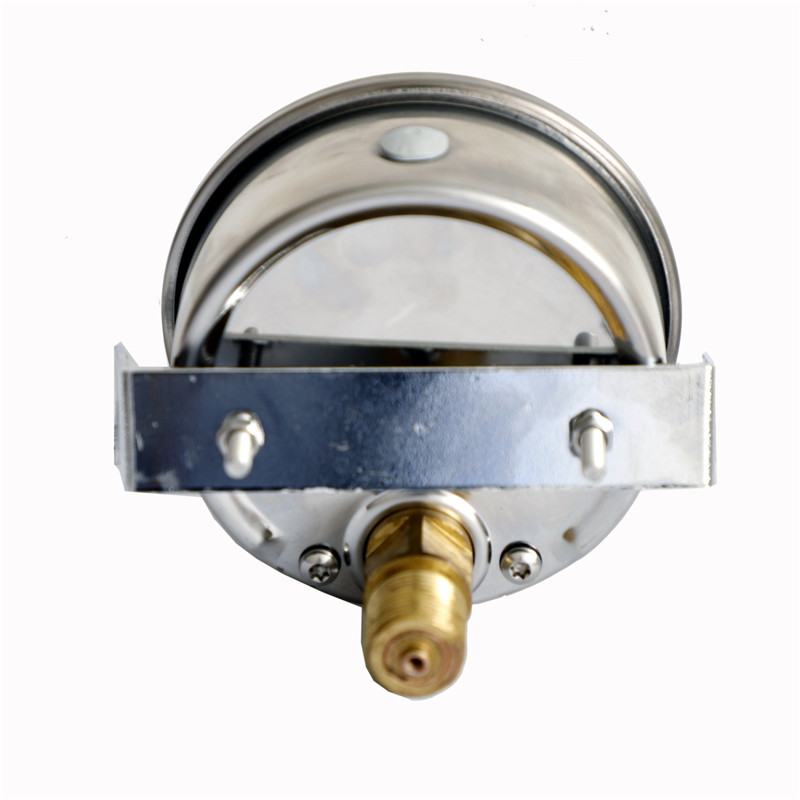

軸向帶前邊（ZQ）；卡箍安裝（U）
抗震等級
V．H．4
執行標準
JB/T6804--2006
防護等級
IP65
表殼材質
鐵殼電鍍
304SS
接頭材質
銅
304SS；316L
軸向帶邊耐震壓力表外型安裝尺寸：
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
YN-50ZQ
軸向帶前邊
29
24
0
60
68
3.4
16
14X1.5
YN-60ZQ
軸向帶前邊
30
32
0
75
85
3.4
19
14X1.5
YN-75ZQ
軸向帶前邊
24
30
10
90
102
5.5
15
G3/8
YN-100ZQ
軸向帶前邊
43
45
34
118
118
5.5
25
20X1.5
YN-150ZQ
軸向帶前邊
51
47
55
165
182
5.5
25
20X1.5
A
B
C
D
K
F
H
h
M
YN-50U
卡箍安裝
29
24
0
50
35
55
32
20
G1/4
YN-60U
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
YN-75U
卡箍安裝
24
30
10
75
62
82
35
25
G3/8
YN-100U
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
YN-150U
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
注：
1、連接螺紋如不注明按表中確定,螺紋也可按照要求生產.
2、接液材質：銅(螺紋接口材質：Hpb59-1，彈簧管材質：錫磷青銅)；
3、外殼材質：電鍍鐵殼或不銹鋼304殼；
使用與訂貨須知：
1。儀表必須垂直安裝：安裝時應使用扳手旋緊，不應強扭表殼。
2。儀表使用宜在周圍環境溫度為-25~55℃。
3。使用工作環境振動頻率<25HZ，振幅不大于1mm。
4。使用中因環境溫度過高，儀表指示值不回零位或出現示值超差，可將表殼上部密封橡膠塞剪開，使儀表內腔與大氣相通即可。
5。儀表連量程使用范圍，應在測量上限的1/3～2/3之間。
6。在測量腐蝕性介質、可能結晶的介質、粘度較大的介質應加隔離裝置。
7。儀表應經常進行檢定（至少每六個月一次）
8。需用測量腐蝕性介質的儀表，在訂貨時應注明要求條件。9．測量介質溫度超過55℃時可加裝冷凝管，以降低介質溫度，減小溫度附加誤差，保證測量精度.
資料來源于http://www.wxcqcy.com提供
